多層PCBとその利点は何ですか？

プリント回路基板は現在、エレクトロニクスにおいて最も重要な存在です。 過去に使用されたPCBは非常に単純で、単層に限定されていました。 今日のPCBは複雑で、多層PCBとして知られています。 機能が制限されているものは単層ですが、多機能性があるものは複数の層で構成されています。 繊細なPCBはマザーボードなどに使用されています。多層PCBは現在、複雑な電子回路のコアコンポーネントです。

多層PCBとは何ですか？

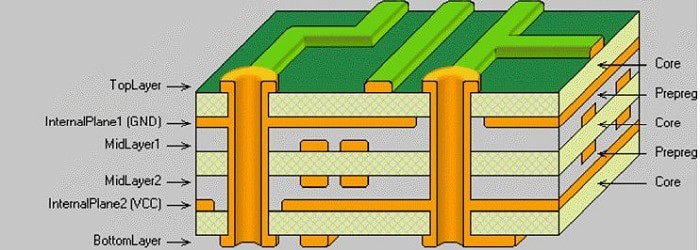

多層PCBは、2つ以上の導電層のフォイルで作られたPCBとして定義できます。 導電性フォイルは、多面的な回路基板のさまざまな層のように見えます。 異なる層は一緒にラミネートされ、次に一緒に結合されますが、層間の絶縁層で熱的に保護されます。 PCBの両側が表面になるように層を配置します。 ビアは、多層PCBの異なる層間の電気的接続のソースです。 エレクトロニクス産業の拡大に伴い、4-層のPCB以上の必要性が感じられます。 ノイズ、クロストーク、浮遊容量などのPCBの問題も時間の経過とともに対処されており、最近ではPCBにこれらの問題のすべてが備わっているわけではありません。 最良の部分は、PCBが複雑な設計とルーティングの素晴らしい方法を備えていることです。これにより、PCBは電子デバイスで魅力的なものになります。

4-層以上のPCBの利点

以下は、多層PCBの主な利点です。

小さいサイズ：小さいサイズは、技術のサイズが電気および電子デバイスでますます小さくなるので、これらのPCBを非常に重要にします。 PCBの層状設計により、電子機器や、コンピューター、スマートフォン、タブレット、ウェアラブル、ラップトップなどの電子機器のサイズが小さくなります。

上記のように、4-レイヤーPCB以上はサイズが小さいため、これらのPCBは現代のガジェットに適しています。

品質：このタイプのPCBの重要な特徴は、計画が作成されているため、その品質です。 これらのプリント回路基板の結果は優れており、寿命を通して問題はありません。

耐久性：レイヤーPCBは、巨大な重量に耐えるだけでなく、高温にも耐えることができるため、耐久性があります。 これらのPCBの異なる層の間には、損傷からの保護を提供するために常に絶縁があります。

柔軟な設計：これらのPCBは現在、柔軟な設計でも利用できますが、すべての多層PCBは柔軟ではありません。 わずかな曲げが必要な場合は、柔軟な4-層PCB以上が非常に役立ちます。 ただし、これらすべてのPCBは柔軟性がありません。

電力：これらのPCBのこれらのコンポーネントは高密度であり、単層PCBを構成するさまざまな層で構成されています。 これらの隣接する領域により、ボードを追加で接続でき、これらのPCBの電気的特性により、より多くの電力を得ることができます。
