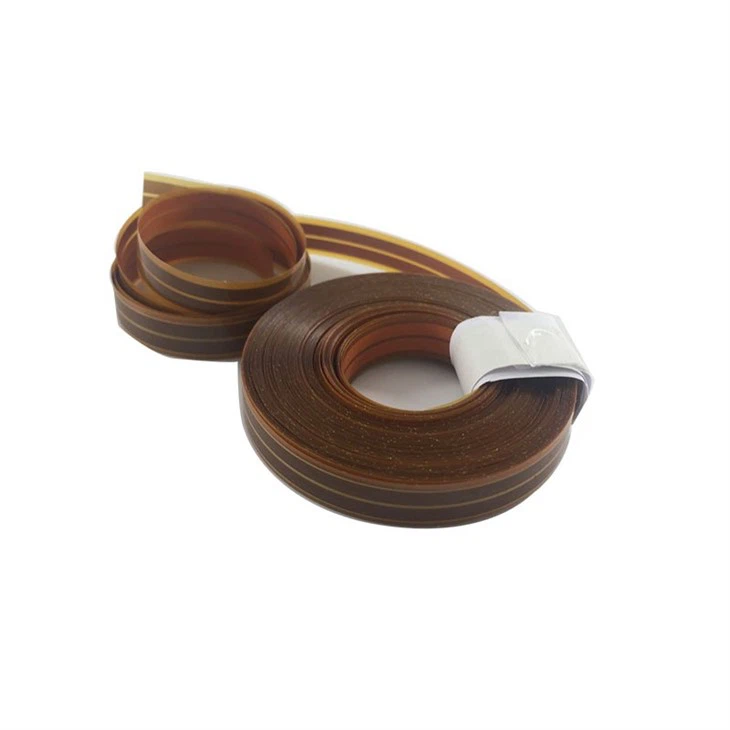

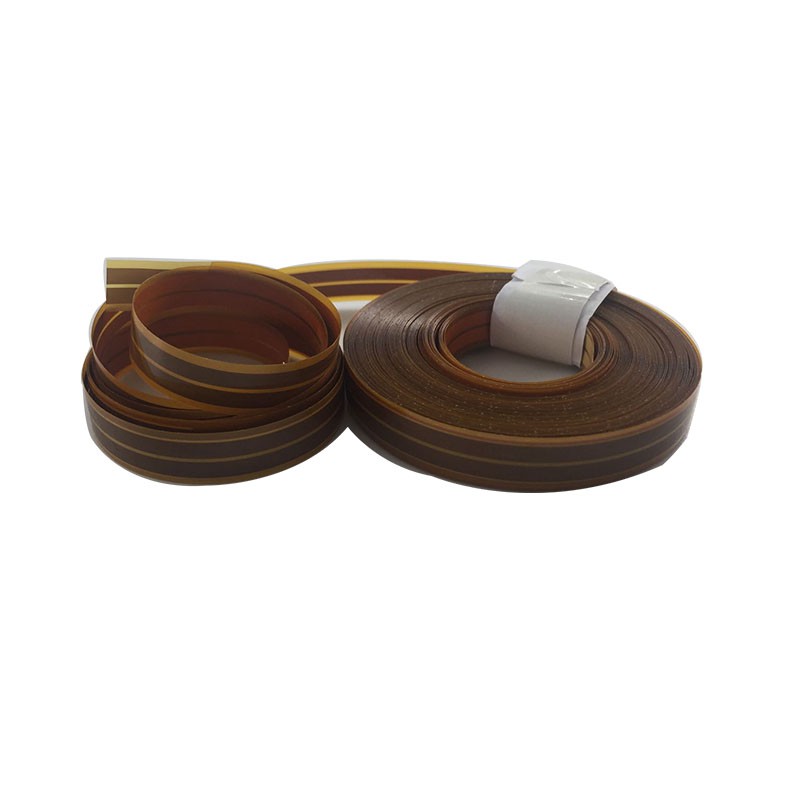

ロールツーロールロングフレックス回路基板

ロールツーロールのロングフレックス回路基板のサイズとマシン

• ロールツーロールFPC、最長15m、
• ロールツーロールの出荷サイズは、長さ 50m、100m、150m、200m まで可能です
• ロールツーロール最長サイズ: 15m*250mm、15m*500mm
• ロールツーロール出荷の最長寸法: 250*50m、250*200m。 500mm*100m
• 単層ロールツーロール FPC
• 二層ロールツーロールFPC
• ロールツーロール SMT、ロールツーロール カバー フィルム、ロールツーロール ソルダー マスク印刷、ロールツーロール自動露光、ロールツーロール電気めっき、ロールツーロール プリンター、ロールツーロール プリンターなどがあります。 to-rollエッチングライン、roll-to-rollオンラインAOI、roll-to-roll自動SMT to rollなど

ロールツーロール長尺フレックス基板の製造工程

FPC のロールツーロール生産および製造プロセスには、次のプロセスが含まれます。
RTR掘削; RTR銅浸漬/電気めっき。 RTRラミネート; RTR アライメント/露光。 RTR開発者。 RTRエッチング処理・除去； AOI 自動光電デバイス検出; RTR貼り付け、プレス、ベーキングカバーフィルム; RTRレーザー発生器用カバーフィルム; RTR表面処理; 自動機取り付け補助材; RTRレーザー発生器の成形。

長いフレックス回路基板のロールツーロール (R2R) 生産の利点は何ですか?

長いフレックス回路基板のロールツーロール (R2R) 生産の利点は次のとおりです。

連続生産: R2R により、長いフレックス回路基板の連続製造が可能になり、バッチ製造方法と比較して生産スループットが向上します。

1. コスト効率: R2R プロセスでは、多くの場合、労働要件の削減、材料の無駄の最小化、生産効率の向上により、ユニットあたりの生産コストが削減されます。
2. 大量生産能力: R2R 生産は大量生産に適しており、メーカーは長いフレックス回路基板を効率的かつ一貫して大量に生産できます。
3. 柔軟性: R2R システムはさまざまな材料と処理技術に対応でき、さまざまなタイプの長いフレックス回路基板の設計と製造に柔軟性をもたらします。
4. 均一性: 連続生産により、フレックス回路基板全体にわたって一貫した品質と均一性が確保され、信頼性の高いパフォーマンスと機能が実現します。
5. スケーラビリティ: R2R 生産ラインは、変化する生産需要に合わせて簡単にスケールアップまたはスケールダウンできるため、メーカーは必要に応じて生産レベルを調整できます。
6. リードタイムの​​短縮: R2R 生産の連続的な性質により、多くの場合、バッチ製造と比較してリードタイムが短縮され、顧客への長いフレックス回路基板のより迅速な納品が可能になります。
7. ロールツーロール生産は、コスト効率、大量生産能力、柔軟性、均一性、拡張性、リードタイムの​​短縮など、長いフレックス回路基板にいくつかの利点をもたらします。 これらの利点により、R2R はさまざまな業界で長いフレックス回路基板を製造するための魅力的な製造オプションとなっています。

ロールツーロールロングフレックス回路基板のアプリケーション

ロールツーロールの長いフレックス回路基板は、その柔軟性、軽量性、および連続ロールでの生産能力により、さまざまな業界で数多くの用途に使用されています。 主要なアプリケーションには次のようなものがあります。

(1)家電製品: フレキシブル回路基板は、スマートフォン、タブレット、ウェアラブル デバイス、ラップトップなどの家電製品で一般的に使用されています。 コンパクトな設計が可能で、デバイス内の狭いスペースにフィットするように曲げたり折りたたんだりできます。

(2)カーエレクトロニクス: 自動車業界では、フレックス回路基板は、ダッシュボード ディスプレイ、インフォテインメント システム、センサー、照明などのアプリケーションに使用されます。 その柔軟性により、現代の車両の複雑な形状に組み込むことができます。

(3)医療機器: フレックス回路は、ウェアラブルヘルスモニター、医療画像システム、ペースメーカー、診断ツールなどの医療機器や医療機器に利用されています。 柔軟性と生体適合性により、適合性と信頼性が重要な用途に適しています。

(4)航空宇宙・防衛: フレックス回路基板は、衛星、航空機計器、UAV (ドローン)、ミサイル誘導システム、軍事通信装置など、航空宇宙および防衛用途で広く使用されています。 軽量構造と過酷な環境条件に耐える能力により、航空宇宙用途に最適です。

(5)産業機器: フレックス回路は、制御システム、センシング、データ収集、監視などのさまざまな産業用機器や機械に採用されています。 特定の要件に合わせてカスタマイズしたり、スペースが限られた機器に統合したりできます。

(6)再生可能エネルギー: ソーラー パネルや風力タービンなどの再生可能エネルギー システムでは、監視、制御、電力管理にフレックス回路が使用されることがあります。 柔軟性があるため、ソーラー パネルや風力タービンのブレードの曲面に適合します。

(7)ウェアラブル技術: フレックス回路基板は、スマート衣料、フィットネス トラッカー、拡張現実 (AR) メガネ、電子テキスタイルなどのウェアラブル テクノロジー アプリケーションで重要な役割を果たします。 これらにより、エレクトロニクスをウェアラブル フォーム ファクターにシームレスに統合できます。

(8)IoT（モノのインターネット）: IoT デバイスやセンサー ネットワークでは、センサー、マイクロコントローラー、通信モジュールの相互接続にフレックス回路が使用されます。 コンパクトなサイズと柔軟性により、さまざまな環境での IoT ソリューションの展開が容易になります。

全体として、ロールツーロールのロングフレックス回路基板は多用途性と信頼性を備えており、業界全体の幅広い電子デバイスやシステムに不可欠なコンポーネントとなっています。

ロールツーロール長尺fpc基板に関するよくある質問

ロールツーロール (R2R) の長いフレキシブル プリント基板 (FPC) に関するよくある質問 (FAQ) をいくつか示します。

a.ロールツーロール（R2R）ロングFPCとは何ですか？
ロールツーロールの長尺フレキシブルプリント回路 (FPC) は、フレキシブル基板をロールからロールに供給する連続印刷プロセスを使用して製造される電子回路です。 この方法により、長く連続した FPC を大量生産できるため、柔軟性と拡張性が必要なアプリケーションに最適です。

b.従来の PCB と比較した R2R ロング FPC の利点は何ですか?
R2R ロング FPC には、柔軟性、軽量、省スペース設計、不規則な形状に適合する機能など、いくつかの利点があります。 また、大量生産においてコスト効率が高く、その柔軟性により、従来のリジッド PCB が実用的でない用途に適しています。

c.R2RロングFPCはどのような用途に使用されますか?
R2R 長尺 FPC は、家庭用電化製品、自動車、医療機器、航空宇宙、ウェアラブル技術など、さまざまな業界で応用されています。 これらは、フレキシブル ディスプレイ、タッチ センサー、LED 照明、RFID アンテナ、MEMS デバイスなどに使用されます。

d.R2R長尺FPCの印刷工程はどのように行われますか？
R2R 長尺 FPC の印刷プロセスでは、フレキシブル基板が一連の印刷ステーションを移動しながら、導電性インクと絶縁性インクをフレキシブル基板上に連続的に転写します。 スクリーン印刷またはロータリースクリーン印刷技術は、基板上にインクを堆積させるためによく使用され、続いて硬化または乾燥して印刷層を固化します。

e.R2R ロング FPC の設計上の考慮事項は何ですか?
R2R の長い FPC の設計上の考慮事項には、トレースの幅と間隔、層の積層、曲げ半径、機械的サポート構造、およびコンポーネントの配置が含まれます。 適切な設計パラメータを確保することは、フレキシブル回路の電気的性能と機械的完全性を維持するために不可欠です。

f.R2R 長尺 FPC の製造にはどのような品質管理対策が講じられていますか?
R2R 長尺 FPC 製造の品質管理対策には、欠陥を検出するインライン検査システム、寸法精度チェック、導通と絶縁抵抗の電気試験、業界標準と仕様の順守が含まれます。 これらの対策により、完成した FPC の信頼性と性能が保証されます。

g.R2R ロング FPC は特定のアプリケーション向けにカスタマイズできますか?
はい、R2R ロング FPC は、さまざまなアプリケーションの特定の要件を満たすようにカスタマイズできます。 このカスタマイズには、回路レイアウトの調整、適切な材料の選択、電気特性の最適化、フレックス コネクタやシールドなどの機能の組み込みが含まれる場合があります。

ロールツーロール フレックス基板に興味がある場合は、linda@pcbsfactory.com までご連絡ください。 ロールツーロール フレックス PCB についてご相談いただけることを大変うれしく思います。
