RO4000 高周波 PCB

RO4000 高周波 PCB は、Rogers RO4000 材料で作られた回路基板です。導体損失が低いだけでなく、挿入損失が低く、信号の一貫性が向上した熱処理能力。 RO4000 の誘電率は広い周波数範囲で安定しているため、広帯域アプリケーションに最適な基板です。

お問い合わせを送る

説明

製品の詳細

製品名: RO4000 高周波 PCB	原産地: 深セン、広東省、中国
ブランド名:ベトン	基材: ロジャース RO4000
銅の厚さ:1 - 4オンス	ボードの厚さ:0.2 - 4mm
最小。穴のサイズ:0.15mm	最小。線幅:0.1mm
最小。行間:0.1mm	表面仕上げ：イマージョンゴールド
最小ソルダーレジスト開口部：1.5mil	最小ソルダーレジストブリッジ: 3mil
インピーダンス制御精度：±8%	最大レイヤー：48レイヤー
証明書: ISO9001、ISO16949、ROHS	リードタイム: 15 日

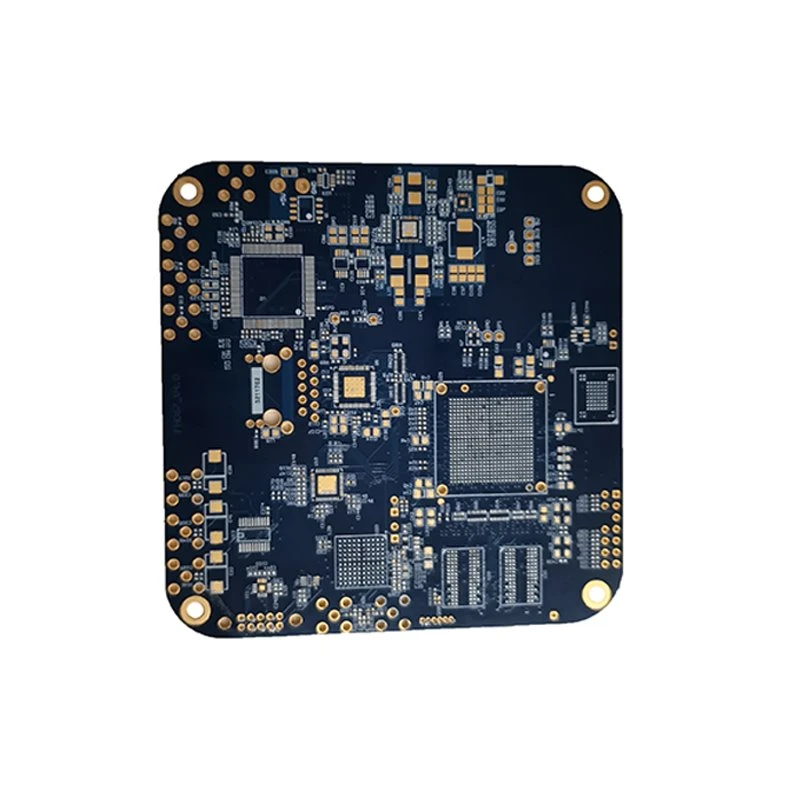

RO4000 High Frequency PCB

RO4000高周波PCBの特長

(1) 非 PTFE、低損失、低公差および優れた高周波性能、さまざまな周波数で安定した電気特性、低誘電率温度係数、低 Z 軸熱膨張係数、低内部膨張係数、優れた寸法安定性、簡単に大量生産。

(2) ガラス繊維で強化された炭化水素/セラミック基板 (非 PTFE) で構成され、高性能で大量の商用市場向けに設計されています。 RO4000 シリーズの材料は、高周波性能と回路基板製造の低コストが特徴です。ロスが少なく、通常のエポキシ樹脂・ガラス織布（FR4）と同等の加工技術を有しているため、価格競争力に優れています。

(3) Rogers RO4000 高周波ボードは安定した性能を持っています: 回路動作周波数が 500MHz を超えると、設計エンジニアが選択できる材料の範囲が大幅に減少します。 RO4000 シリーズの材料により、RF エンジニアは簡単に回路を設計できます。誘電損失が低いため、高周波アプリケーションでは、誘電率の温度係数が類似の材料の中でほぼ最小であり、その誘電率は広い周波数範囲で非常に安定しています。これにより、この材料はブロードバンドアプリケーションに適したものになります。

(4) ロジャース RO4000 高周波基板は熱膨張係数が小さい: 熱膨張係数が銅に近いため、優れた寸法安定性を提供できます。これは、多層回路設計では特に重要です。 RO4000 シリーズ材料の低い Z 軸 CTE 膨張係数は、過酷な熱衝撃アプリケーションでもボードのスルーホールの品質を保証します。

(5) ロジャース RO4000 高周波ボードは広く使用されています: 衛星テレビ LNB、マイクロストリップライン、セルラー基地局アンテナおよび電力増幅器、スペクトル拡散通信システム、RFID タグなどで使用できます。

当社のサービス

1.トップの高周波素材リソース、製品を根底から勝ち取ります

2. 高周波 PCB 基板製造のニーズを満たす最先端のプロセス機能

3. 高度自動生産設備・精密検査設備 3. 高度自動生産設備・精密検査設備

4. 厳格な品質管理システムにより、出荷品質の 100% 認定率を保証します。

5. 緑の環境保護のパイオニア、有名な顧客の信頼の選択
