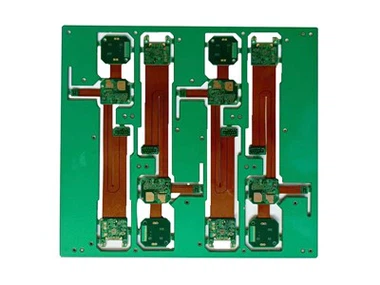

多層リジッドフレックス PCB - 緑色のはんだマスク

多層リジッドフレックス PCB、緑色ソルダーマスク、黄色 PI カバーレイ。リジッドフレックス基板は FPC の特性と PCB の特性の両方を備えており、製品の内部スペースを節約し、完成品の体積を削減し、品質を向上させます。カメラに適した製品性能を追求し、カメラ用リジッドフレックス基板を製作いたします。

お問い合わせを送る

説明

の利点カメラリジッドフレックスボード

リジッド PCB とフレキシブル PCB の特性を組み合わせることで、リジッドフレックス PCB はメーカーと消費者に多くのメリットをもたらします。

機械的安定性 – 基本構造は、リジッド PCB とフレキシブル PCB の層を交換したもので構成されています。これにより、安定性と柔軟性の両方が保証され、狭いスペースにも簡単に設置できます。

接続の信頼性 – リジッドフレックス PCB を使用すると、より高い安定性と極性が得られ、他のコンポーネントへの接続がより簡単かつ安全になります。また、アプリケーションごとに必要なコネクタコンポーネントも少なくなります。

ダイナミック – 再現性と精度に加えて、パッケージングの柔軟性も向上します。

費用対効果 – リジッドフレックス PCB を使用することで、全体的な出費を削減できます。

高密度アプリケーション – おそらく、リジッドフレックス PCB の最大の利点は、高密度のデバイスで使用できることです。これは、柔軟性、安定性、スペース使用量の少なさによるものです。

高い耐衝撃性と耐振動性 – 電子部品は幅広い品目に使用されており、その中には絶えず振動を受けるものもあります。このタイプの機器では、リジッドフレックス PCB が耐衝撃性と耐振動性に優れているため、損傷を心配する必要はありません。

リジッドフレックス PCB 製品タイプには次のものがあります。

タイプ 1: シールドまたは補強材 (1 つの導電層) の有無にかかわらず、片面フレキシブル素材。

タイプ 2: メッキスルーホールを備えたシールドまたは補強材 (2 つの導体層) の有無にかかわらず、両面フレキシブル素材。

タイプ 3: メッキされたスルーホールと HDI を備えた、シールドまたは補強材 (2 つ以上の導体層) の有無にかかわらず、多層フレキシブル素材。

タイプ 4: メッキされたスルーホールと HDI を備えた多層のリジッドおよびフレキシブルな材料の組み合わせ (2 層以上の導体層)。

提供するサービス:

革新的なリジッドフレックスプロセス

プレミアムマテリアルセット

HDI を備えたリジッドフレックス

ルーズリーフの構築

特大パネル

レイヤーは 40+ までカウントされます

ヒートシンクの用途

多くの場合、登録、ホール品質、全体的な信頼性に関して IPC-6013、MIL-PRF-31032、MIL-P-50884 の要件を超える内部品質基準。

付加価値のあるソリューション:

フレックスアセンブリ

製品エンジニアリング

デザイン・レイアウト

リバースエンジニアリング

技術研修

VMIの

コンカレントエンジニアリング

アプリケーションのサポート

BETON ELECTRONICS – 大手リジッドフレックス PCB サプライヤー

リジッドフレックス PCB は、フレキシブル基板テクノロジとリジッド基板テクノロジの長所を組み合わせた基板です。
デザインは多種多様であり、一定の屈曲状態での複数の使用例をサポートするために幅広い材料と組み合わせることができます。屈曲曲線は製造プロセス中に作成されるか、最終設置時に作成されることがよくあります。

BETON PCB 工場のリジッドフレキシブル回路が必要な理由

これらのプリント基板は、リジッドフレックスメーカーにとってより困難な設計を作成しますが、当社は完全な準拠性と信頼性を備えた成功した設計を提供することができました。これらを 3D 環境で設計することで、空間効率を達成し、用途に最適な望ましい形状を満たすのに役立つ折り目や屈曲を組み込むことができます。
リジッドフレックスプリント基板は、スペース削減の問題を解決するだけでなく、製品が厳しい条件に耐えられるようにし、コスト効率を確保するのに役立ちます。リジッドフレキシブルフォーマットを使用すると、リジッドフレキシブル PCB が数多くの設計上の問題に対する柔軟なソリューションとなるため、使用する部品と相互接続が減り、より積極的な設計課題に取り組むことができます。補聴器から暗視ゴーグルなどに至るまで、さまざまな業界に応用されています。

フレックスプリント基板とリジッドフレックスプリント基板の違いは何ですか?

リジッドフレックスプリント基板は、両方の長所を提供します。リジッドフレックス PCB は、フレックス回路の柔軟性とリジッド PCB の耐久性を組み合わせています。フレックスプリント基板には、通常はポリイミドまたはポリエステルベースのフレキシブル素材のみが使用されています。単層、二層、または多層の基板にすることができます。リジッドフレックス PCB には、フレキシブルな材料とリジッドな材料の両方があり、導体とメッキされたスルーホールを備えたリジッド層の間にフレキシブル層が挟まれており、他の層に接続します。
フレキシブル回路基板自体は、特定の困難な用途での磨耗に耐えられない場合がありますが、標準的なリジッド基板は重く、多くのスペースを占める傾向があります。リジッド基板とフレキシブル回路を組み合わせることで重量とスペースが削減され、さまざまな産業状況で使用できる合理化された製品が得られます。

リジッドフレックス PCB のレイアウトに関する推奨事項

BETON ELECTRONICS などのリジッドフレックス PCB サプライヤーは、機器を安全に保つためのレイアウトと曲げに関するガイダンスを提供しています。デザインに必要な厚さやその他の要件を理解するのに役立つ簡単な概要を示したいと思います。
